液晶拼接幕墻是一種常見的多屏顯示設備，由多塊液晶拼接屏組合而成，可以同時顯示多個畫面，廣泛應用于大型展示、監控、指揮調度等領域。正確的接線是保證液晶拼接屏正常工作的重要前提，本文將為大家介紹液晶拼接幕墻常用的接線方法及注意事項。
1.電源接線
液晶拼接屏的電源接線是最基礎的接線，也是最重要的接線。通常情況下，液晶拼接屏的電源接口為AC220V，需要使用拼接屏附件中的原裝電源線連接到電源插座上。在接線時，要確保電源線的插頭與插座相匹配，插頭不能插反或插歪，以免引起電路短路或電源故障，電源插座必須保證良好接地，確保用電安全，避免對拼接屏的工作環境造成干擾。
2.視頻信號接線
液晶拼接屏的視頻信號接線是將視頻信號源與拼接屏連接起來的關鍵步驟。通常情況下，液晶拼接屏的視頻信號接口有HDMI、DP、DVI和VGA等多種類型，需要根據實際需求選擇合適的信號線進行連接。在接線時，要確保信號線的接口與拼接屏的信號接口相匹配，避免熱插拔信號線，接口不能插反或插歪，以免影響信號傳輸質量。以常見的HDMI分配器接線為例，具體方法如下圖所示：

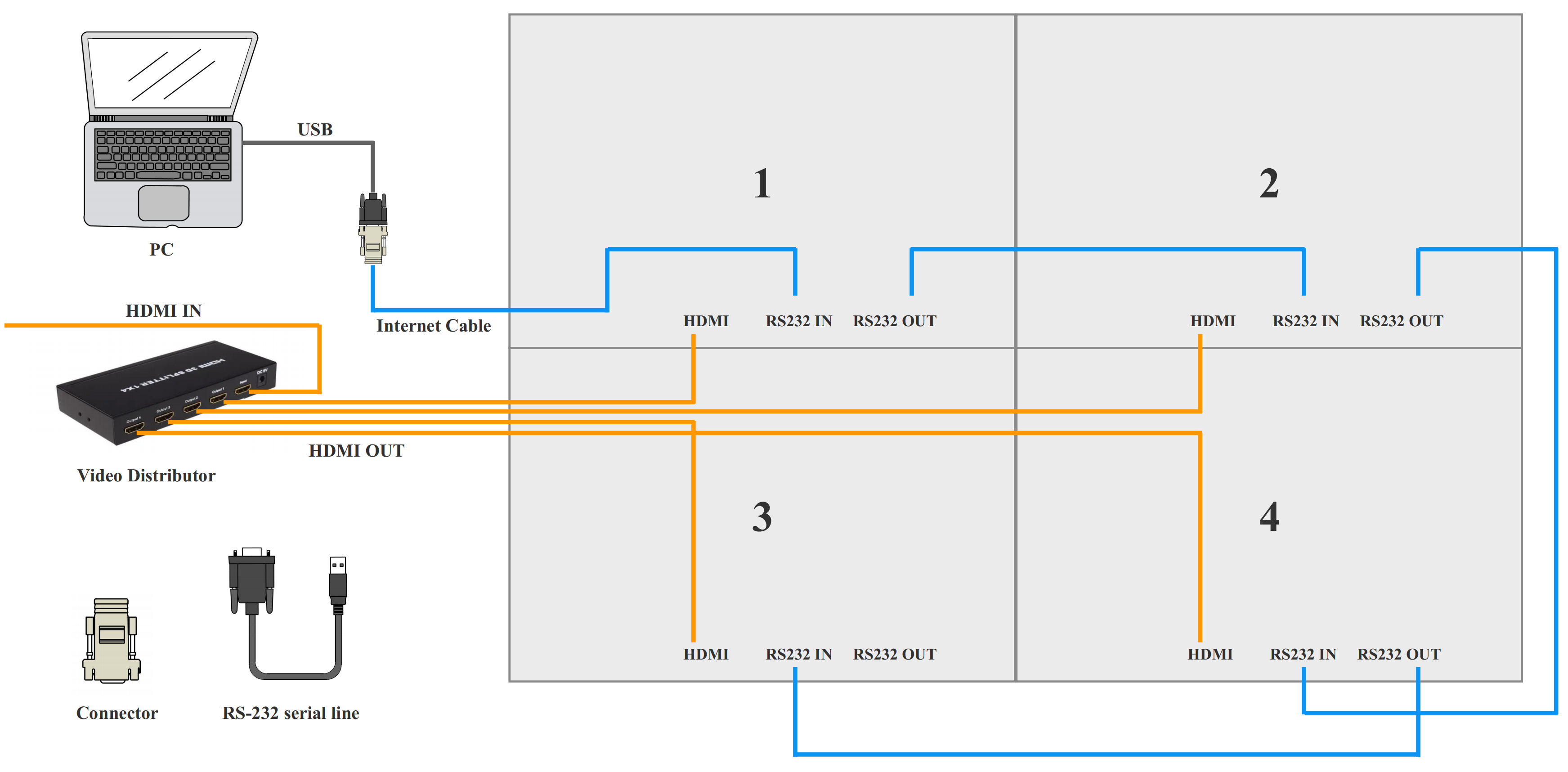

HDMI分配器2*2拼接
在上圖中，HDMI視頻信號通過1分4的HDMI分配器傳輸?shù)?塊拼接屏中，此時4塊拼接屏所接收的HDMI視頻信號相同，通過拼接設置使得4塊拼接屏各自顯示畫面中的相應位置，完成整塊大屏的視頻拼接。
部分型號的拼接屏具備DP信號環通功能，可以通過DP環通組成菊花鏈來完成視頻接線，能夠節約視頻分配器的成本，這種拼接屏的接線方式如下：

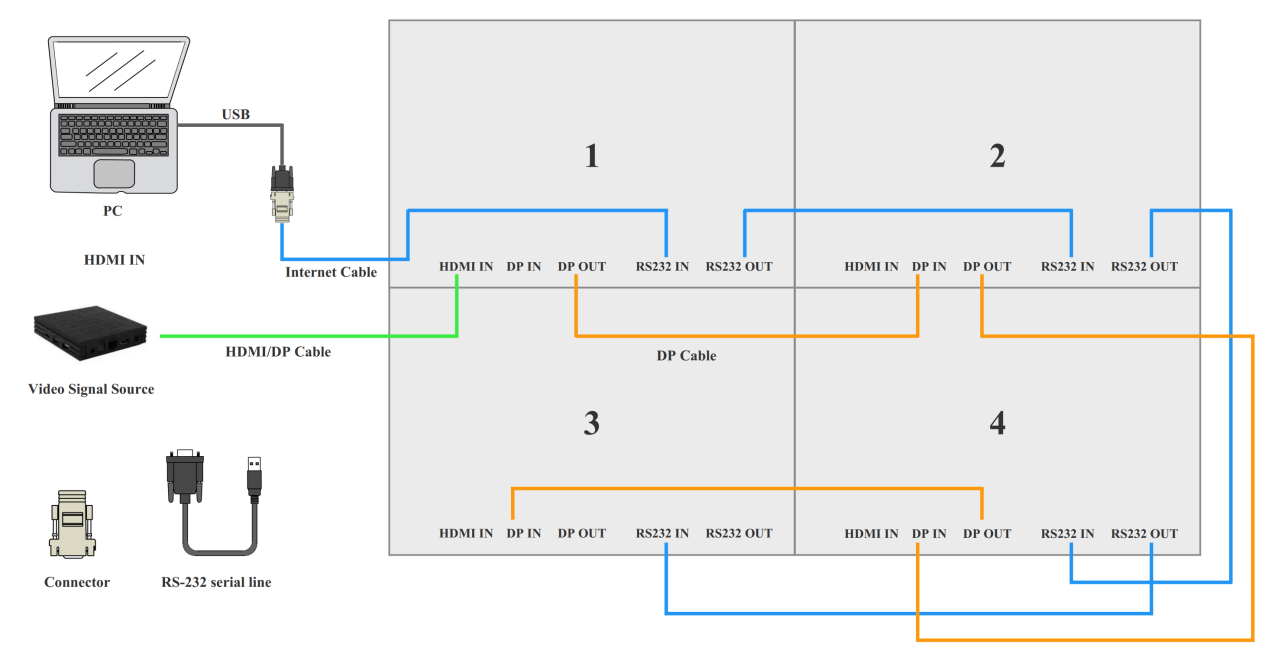

DP環通2*2拼接
在上圖中，視頻信號通過HDMI或DP傳輸?shù)降谝粔K拼接屏中，隨后由第一塊拼接屏的DP OUT接口環出至下一塊屏幕的DP IN接口，依此類推，直至將DP信號環通至最后一塊拼接屏。此時4塊拼接屏所接收的視頻信號相同，通過拼接設置使得4塊拼接屏各自顯示畫面中的相應位置，完成整塊大屏的視頻拼接。
3. 控制信號接線
液晶拼接屏需要連接控制信號后才能實現控制操作，目前市面上的拼接屏通常都采用RS232協議的串口信號進行控制，以RJ45接口的八芯網線組成菊花鏈來控制拼接幕墻中的所有拼接屏。
在上圖中可以看到，電腦通過標準USB轉RS232串口線（DB9公頭）連接DB9轉RJ45轉換器接入網線，網線的另一頭接入第一塊拼接屏的RS232 IN接口中，隨后從隨后由第一塊拼接屏的RS232 OUT接口環出至下一塊屏幕的RS232 IN接口，依此類推，直至將串口信號環通至最后一塊拼接屏，即可用電腦控制拼接幕墻中的所有拼接屏。需要注意的是DB9轉RJ45轉換器和網線必須使用購買拼接屏?xí)r所附帶的原裝附件，以免出現針腳錯誤或信號丟失等問題。USB轉RS232串口線則需要使用正規廠家的合格產品，以免出現串口信號錯亂的問題。
液晶拼接屏的接線方法可能因型號和功能等不同而有所差異，因此在進行接線前，一定要查閱液晶拼接屏的用戶說明書，了解具體的接線方法和注意事項。在進行液晶拼接屏的接線時，一定要先將電源斷開，避免電流過大造成安全隱患。在接線完成后，再將電源插上，進行開機測試。要仔細查看接口方向，確保正確插入，避免接口插反或插歪所可能導致的電路短路或信號傳輸故障。使用正確的液晶拼接屏接線方法可以保證拼接屏正常工作，提高拼接屏的穩定性和使用壽命。
